產品名稱：

電動通風蝶閥

所屬分類：

蝶閥系列

產品簡介：

D341H、D341W 型 PN0.5~PN1 通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

在線咨詢聯系我們

產品詳情

【產品用途】

【產品特點】

通風蝶閥的結構是使用中線蝶板和短結構鋼板進行焊接而成的，所以它的內部沒有連桿和螺栓等組件，在使用過程中也就不會產生一些組件問題，因此故障率很低。使用起來很方便。是一種可靠的閥門裝置。而且因為它的密封系統采用的是金屬封閉，雖然密封效果比不上彈性密封，但是使用壽命要比彈性密封長，而且具有耐高溫的特性。所以在建材、電力、冶金等行業都有著廣泛的應用。在溫度不高于300度的介質輸送管道中，都可以的實現連接和關閉調節作用。這種蝶閥還可以根據客戶的需要來特殊定制，十分的人性化。

因為通風蝶閥的蝶板與閥體間的間隙很大，有足夠的膨脹空間，所以在使用過程中它可以有效的防止因為溫度變化帶來的熱脹冷縮的情況，也就不會產生蝶板卡死的現象了。常見的蝶閥有多種的驅動方式，有手動驅動的，也有電動驅動的和氣動驅動的等等，選擇的余地非常的大。因為材質的緣故，這種蝶閥還具備耐高溫的特性，開關的時候也不會有摩擦，使用壽命極長。通風蝶閥是一種使用鋼板焊接制作而成的的閥門，它具有尺寸小重量輕容易安裝等特點，而且因為它的流動阻力小，流通量大，不會受到高溫膨脹的影響。它的驅動力矩較小，開關非常的靈活，所以操作起來很方便。深受業內人士的喜愛。

【安裝說明】

通風蝶閥的安裝是至關重要的，因為安裝的好壞直接關系到了機械以后使用，所以我們在安裝通風蝶閥的時候一定要小心，并且注意相關的問題！下面就有昊天小編帶著大家一起來探討下吧！

通風蝶閥結構采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長。通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

通風蝶閥在管道中一般應當水平安裝，應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。

【產品主要參數】

公稱壓力（MPa)	0.05MPa	介質溫度	-30℃～-350℃
強度試驗	0.1MPa	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	3%

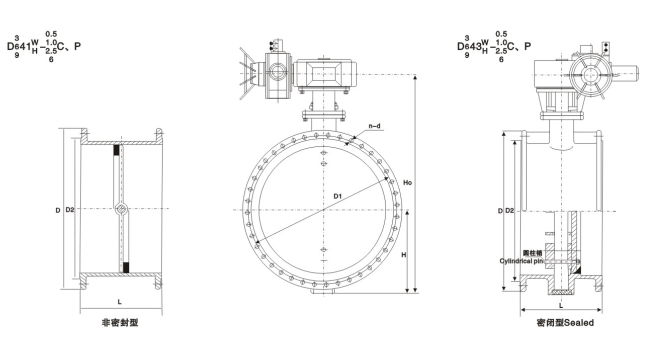

【主要外形和連接尺寸】

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
