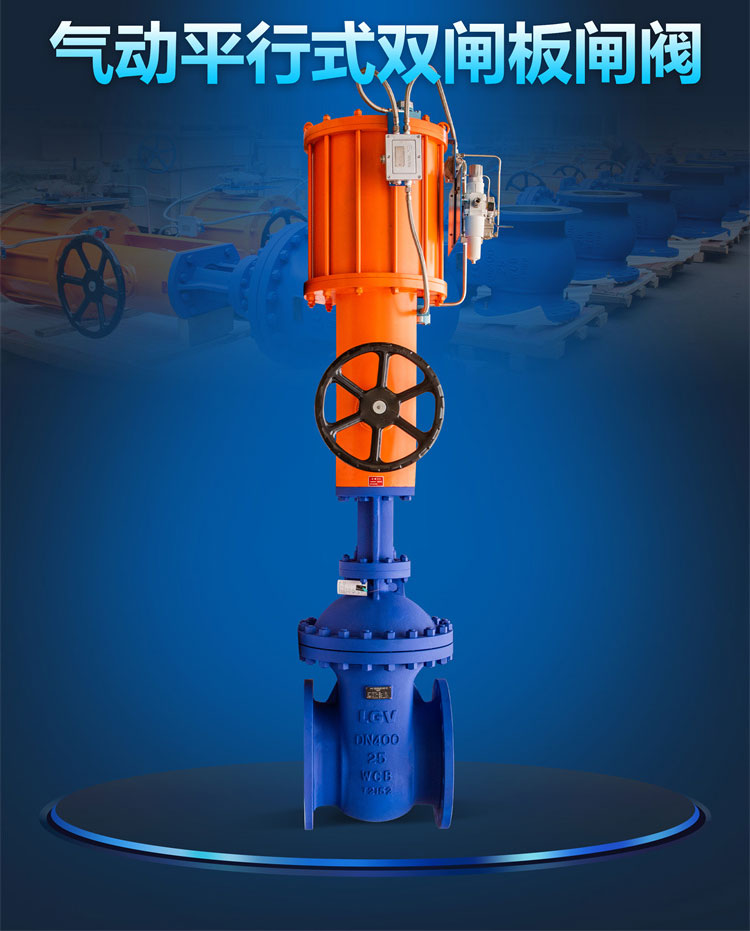

結構特點及作用原理：

1、具有電氣復合式執行機構，是由電訊號、配置位置信號返回器來控制閥門開關，適用于隔爆型與本安型控制系統?？蓪崿F(xiàn)DCS遠距離和集中控制。

2、閥門的閥芯組件，由楔形塊左右漲塊與左右密封盤等構成，各機件之間采用大間隙活動連接結構，能自行定位，自行解脫、自行調整，不會因溫度變化變形而影響密封或啟閉。

3、閥門全關密封狀態

打開氣源，氣動執行機構動作使活塞推動閥桿下移，由于楔形塊的作用，產生兩個水平方向力，將左右密封盤壓向密封座，迫使密封盤和密封座壓緊密合，達到密封效果。

4.閥門全開狀態

打開氣源，氣動執行機構動作使活塞推動閥桿上移，使活動連接機構首先克服楔形塊與漲塊之間的摩擦力，又加上各機件之間大間隙配合，會使?jié)q塊下垂，密封盤向內收縮而脫離閥座密封面，閥門開啟迅速、省力、無卡阻現象，達到閥門全開狀態。

5.為了確保密封盤和密封座的接觸可靠，閥體內設有準確的導向板，把閥芯限制在閥體內部供啟閉用的運動范圍內，保證密封面相應對準，保持平穩快速開啟和關閉。

6.密封盤的密封面經堆焊或噴焊經久耐用，具有自清潔作用。當閥門開啟和關閉時，通過管道中介質的流動， 密封盤能自然旋轉滑動，從而可自行清洗，這種結構大大增加了閥門的使用壽命。

7.填料結構可根據特殊介質要求裝有填料隔環，通過密封脂注入塞注入密封脂，閥桿的可靠密封，既防止有毒介質泄漏，又增加了閥桿的潤滑。

8.閥門本體和氣動執行機構為全封閉結構，防護性能好。

9．氣動執行機構可分為單缸雙作用氣動執行機構、雙缸雙作用氣動執行機構、單作用氣開式彈簧復位和單作用氣關式彈簧復位氣動執行機構。

10. 雙缸雙作用氣動執行機構，優點為加大閥門開啟時的啟動力，一般用在壓差較大的閥門，克服了啟動力大的問題。

11. 單作用彈簧復位氣動平行式雙閘板閘閥，在斷電或停氣時，可利用氣缸的內儲能彈簧的作用使閥門緊急復位，使閥門關閉或開啟起到安全作用。

12. 雙作用氣動閥門配帶事故空氣罐可實現停氣時閥門按要求運行到指定位置。

13. 氣動閥按用戶要求，可選用帶手動機構的氣動執行機構，當斷電、氣源發生故障或電信號壓力減小，電磁閥不能正常工作時，即可使用手動機構。
