產品名稱：

刀閘閥

所屬分類：

閘閥系列

產品簡介：

在線咨詢聯系我們

產品詳情

【產品用途】

集團生產的刀閘閥廣泛適用于煤炭、濾渣漿、廢水、泥漿、污物、紙漿、灰渣漿液等。刀閘閥又稱刀門閘閥，刀型漿液閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。

【驅動方式】

手動，鏈輪，電動，氣動，液動，傘齒輪，電控液動和氣液動等驅動方式。刀型閘閥外形：明桿，暗桿兩種。刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等。刀型閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。

超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。到今天，全球刀閘閥的大量是美國和日本。

【產品性能】

1.閥門控制可做就地和遠程控制，還可以按照用戶的要求實現遠程位置顯示及遠程集控。

2.重量輕：本體采用碳鋼制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。

3. 使用該閥門能提高輸送管路系統的關閉密封性能，有限度地杜絕泄漏，對提高生產效率，保護環境將起到積極的推進作用。

4.密封面采用高耐磨，耐腐蝕陶瓷材料，采用鑲嵌技術，耐腐蝕性高，耐磨性好，從而使得閥門壽命長，性價比較普通閥門提高10倍。

【產品特點】

1、提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。

2、不銹鋼閘板可防止腐蝕引起的密封泄漏。

3、硬質全金密封面能保證密封耐磨性能和要求。

4、閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。

5、短結構長度，可節省原料、安裝空間也有效支持管道強度。

6、科學的上密封填料函設計，使上密封安全有效，經久耐用。

7、三角形的支架節省原材料，保證需要的力學性能。

8、閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。

9、閥體加強筋設計提高閥體的強度。

10、不銹鋼閥桿經久耐用，雙頭螺栓使啟閉更為迅速。

11、可任意選用驅動機構。

12、 150以上口徑，采用全封閉結構，更能有效開啟和防止泄漏。

13、氟橡膠密封面能達到密封效果,提高使用溫度。

14、橡膠密封面直接硫化在閥體內,不會脫落。

【安裝及使用說明】

1. 刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2. 各連接部位螺栓，要求均勻擰緊；

3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6. 驅動裝置的接線須按線路圖進行；

7. 刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

【使用維護】

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置, 手輪在頂部）。

3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力）。

4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

5、如果閥門經常開關使用, 每月至少潤滑一次。

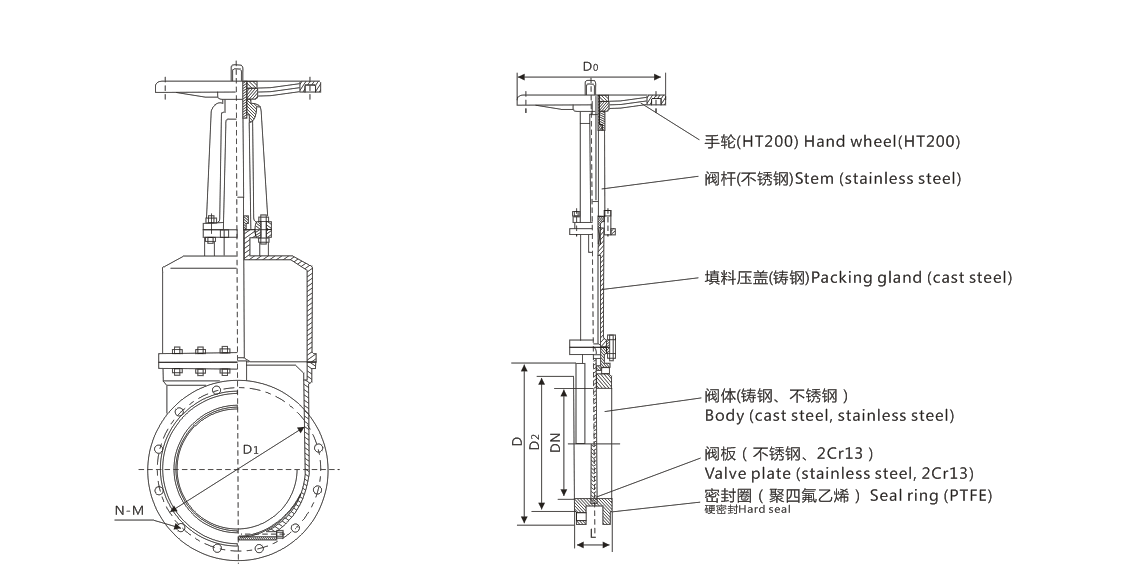

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
